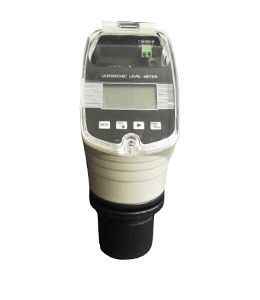

本儀器包含多項自研的專利技術，擁有全新的信號處理技術，具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便、讀數簡捷等特點，廣泛應用于石油、化工、水處理、水利、鋼鐵、煤礦、電力以及食品加工等行業，適用酸、堿、鹽、防腐、高溫、防爆等各種領域。
本儀器可通過4~20mA或RS485（Modbus協議）連接到各種DCS系統中，為工業的自動化運行，提供實時的液位數據。
防爆型超聲波液位計具有如下特點：
1.安全
采用壓鑄鋁合金防水、防爆外殼。
2.穩定可靠
我們?cè)陔娐吩O(shè)計時從電源部分起就選用高質量的模塊、關鍵元器件的采購選擇高穩定可靠的器件，完全可以直接替代國外進口儀表。
3.專利技術
專利的聲波智能技術軟件可進行智能化回波分析，無需任
何調試及其它的特殊步驟，此技術具有動態思維、動態分析的功能。
4.精度高
我公司擁有的聲波智能專利技術，使防爆型超聲波液位計的精度大大提高，液位精度達到0.3％，能夠抗各種干擾波。
5.故障率低、易安裝、易維護
本儀器是一種非接觸式儀表，不跟液體直接接觸，因此故障率較低。儀表提供多種安裝方式，用戶完全可以通過本手冊進行儀表標定。
6.多種防護
儀表的防護等級達到IP65；所有的輸入、輸出線均具有防雷、防短路的保護功能。
本資料僅供參考，為不斷提高產品性能，本網站中所有圖片及性能參數如有改動，恕不另行通知，敬請諒解！本公司保留對所有技術參數和圖片的最終解釋權。

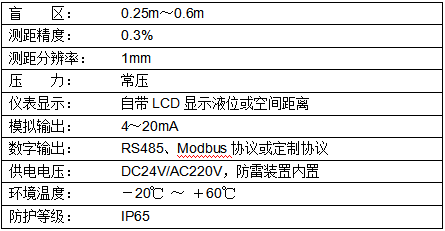

1、技術指標及選型代碼
2、參數的設置
2.1儀表標定的步驟

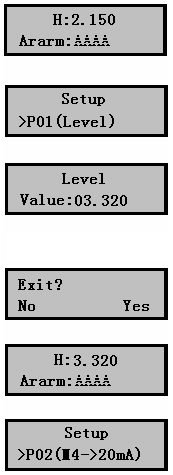

1）儀表上電，儀表進入測量，液晶顯
示液位數值，如右圖，而實測液位
為3.320m，下面介紹標定方法。
2）點擊Mode鍵，儀表
即可進入?yún)?shù)設置菜單，首先進入
的就是P01(Level)液位標定菜單。
3）點擊OK鍵，進入液位標定輸入
界面，輸入實測液位數值3.320m，
如右圖，設好后點Mode鍵退回
Level菜單。
4）再點Mode鍵顯示如右圖所示，點
Mode鍵回到參數設置菜單，點OK
鍵退出參數設置菜單。
5）儀表顯示實測液位，此后儀表的讀
數將正確反映現場實際液位。

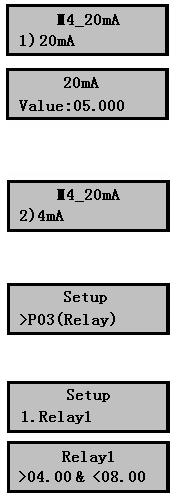

2.2 參數4～20mA設置
1）在儀表正常工作時點Mode鍵進入?yún)?shù)
設置菜單后點▼鍵選擇P02(4～20mA)設置菜單，如右圖。
2） 20mA設置
a） 點擊OK鍵，進入20mA參數設
置菜單，液晶顯示如右圖。
b） 點擊OK鍵，進入20mA數值輸
入界面，輸入數值，如右圖，表
示液位到5m時輸出20mA，設好
后點Mode鍵退出。
3） 4mA設置
在20mA參數設置菜單點▼鍵進
入4mA參數設置菜單，點OK鍵
進入設置，方法同上。
2.3繼電器參數設置
1） 在儀表正常工作時點Mode鍵進
入?yún)?shù)設置菜單后點▼鍵選擇到
P03(Relay)繼電器設置菜單，如
右圖所示。
2） 點擊OK鍵，進入繼電器1設置
菜單，如右圖所示。
3） 點擊▼鍵可選擇其它繼電器，點
OK鍵進入繼電器1設置界面，如
右圖，界面中的公式表示繼電器1
在液位大于4m并且小于8m時閉合。界面里的 < 和 >符號位置可以選擇“<”>”兩種符號，&符號位置可以選擇“&”、“|”、“N”、“∧”四種符號。更改時點OK鍵使所需修改符號閃動，點▲鍵或▼鍵選擇所需符號，數字修改同前。
符號含義：
<：小于符號
>：大于符號
&：與，表示兩個條件都需滿足；
| ：或，表示滿足兩個條件之一即可；
N：只有前一個條件，后一個不顯示；
∧：前一條件為繼電器吸合條件（一般用于開泵），后一條件為繼電器
打開條件（一般用于停泵），主要用于排水井和進水井控制。
4）若將繼電器設置如右圖，表示繼電
器在液位小于1m時閉合，若將“<”
符號更改為“ >”符號，則表示繼
電器在液位大于1m時閉合。
若將繼電器設置如右圖，表示繼電器在液位小于1m或者大于9m時閉合。
5）還有一種邏輯比較復雜，例如排水
井，當水位漲到8m時需開泵排水，
將水排到2m時停泵，此邏輯設置
如下：>08.00∧<02.00，如右圖.
此時即表示水位大于8m泵，水
位小于2m停泵。
若是進水井，例如當水位降到
1m時需開泵進水，水位進到6m時
停泵，此邏輯設置如下：
<01.00∧>06.00，如右圖。
6） 設置好繼電器1參數后點
Mode鍵退回Relay繼電器設
置菜單，點擊▼鍵選擇需要設
置的其他繼電器：例如右圖，
表示設置繼電器2。點OK鍵
進入設置，方法同上。
2.4換能器高度設置
P04(TH)菜單在已用Level菜單設置好液位情況下不用設置，可以參看此時的換能器高度。
2.5 顯示模式設置
P05(Xstyle)菜單可以設置顯示模式，其中
1、Level選項在液晶上顯示液位和繼電器狀態。
2、AirH選項在液晶上顯示空間距離和溫度。
3、LevelT選項在液晶上顯示液位和溫度，
點OK鍵選擇。
2.6 Window菜單
P06(Window)菜單出廠時已設置好，一般不用更改。
2.7 地址ID號設置
P07(ID)菜單通訊時用，特別是多機通訊時，缺省為01。
2.8 波特率設置
P08(BUAD)菜單通訊用，有2400、4800、9600三種選擇，點OK鍵確認，缺省4800。
2.9 PWDB設置
P09(PWDB)菜單出廠時已設置好，一般不用更改。
2.10 4～20mA設定輸出
P10(T4~20mA)菜單點OK鍵進入后所顯示數值即為輸出電流值，可
用▲鍵或▼鍵選擇不同電流輸出，可作為現場驗證或和控制室電流輸入設備相互校正用。
